拉力传感器的工作原理是什么?它有哪些优点?

2021-04-02 11:58:05

拉力传感器的工作原理是什么,拉力传感器的接线方法是什么? 关于拉力传感器的相关信息,我们一起来了解一下。

1、拉力传感器的原理

弹性体在外力作用下产生弹性变形,使粘贴在他表面的电阻应变片也随同产生变形,电阻应变片变形后,它的阻值将发生变化,再经相应的测量电路把这一电阻变化转换为电信号,从而完成了将外力变换为电信号的过程。

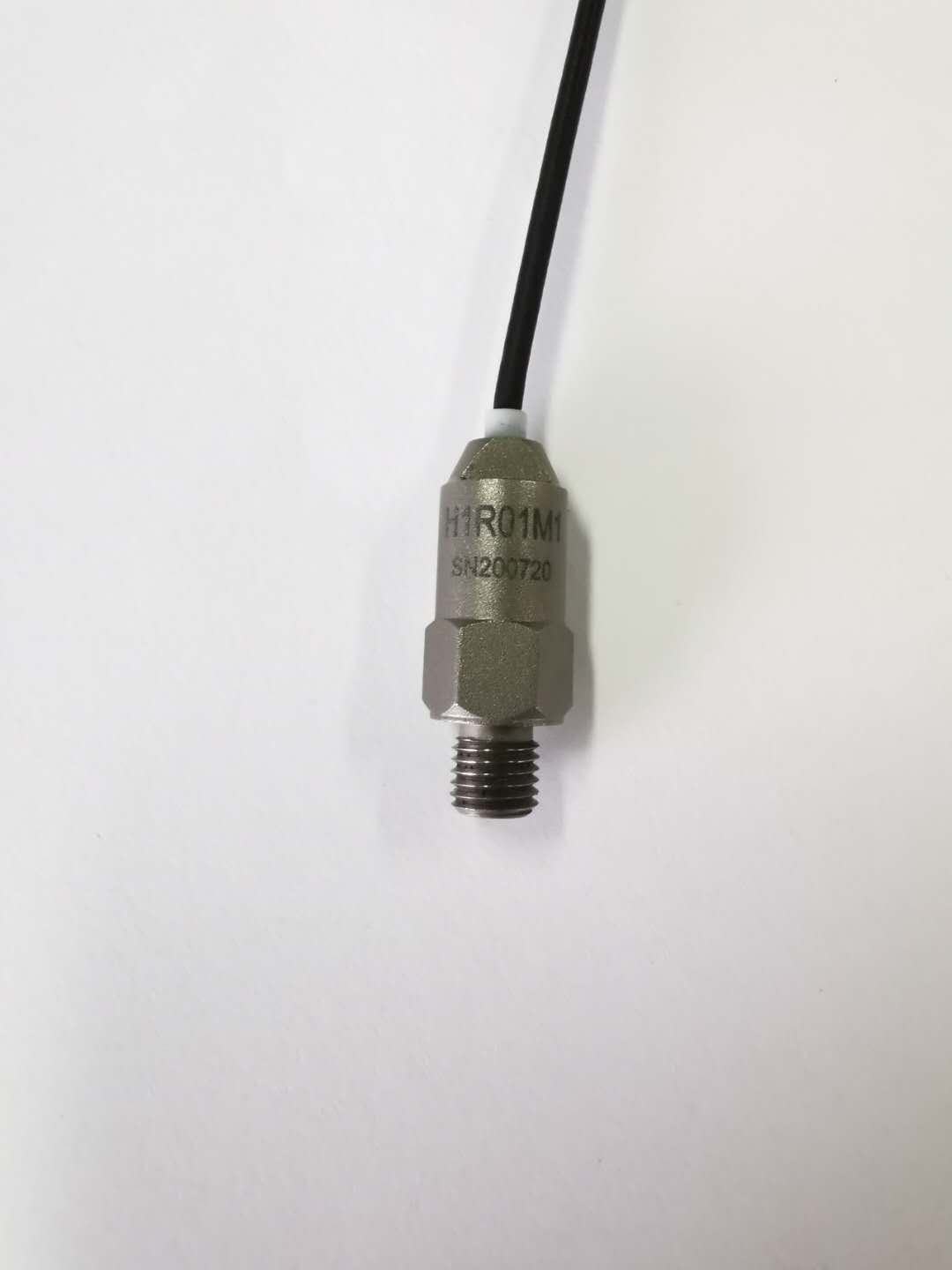

传感器

2、拉力传感器如何接线

首先确定显示器上传感器接口的电源正、电源负、反馈正、反馈负、信号正、信号负,如果是6线制传器,测出传感器电阻的两组线分别是电源正、反馈正;电源负、反馈负,接到显示器后对传感器加载,测量另外两根线的电压值正接显示器信号正,负接显示器信号负;如果是四线值,需要将显示器的电源正与反馈正短接、电源负与反馈负短接,用万用表测量传感器四根线,其中电阻值的两根是电源,另外两根是信号。 根据传感器的产地,可以用引线的色判断,内国生产厂家一般是红为电源正,黑为电源负,绿为信号正,白为信号负;欧美生产的传感器一般绿为电源正,黑为电源负,白为信号正,红为信号负。

下面就来看看使用拉力传感器需要注意问题如下:

1、传感器要轻拿轻放,尤其对于用铝合金材料作为弹性体的小量程传感器,任何振动造成的冲击或者跌落,都很有可能造成很大的输出误差。另外,要保护好传感器出线头子,不要碰坏

2、设计加载装置及安装时应保证加载力的作用线与传感器受力轴线重合,将倾斜负荷和偏心负荷的影响减至较小。

3、为防止化学腐蚀。安装时宜用凡士林涂抹拉力传感器外表面。应避免阳光直晒和环境温度剧变的场合使用,在无法避免时应加装防护或缓解装置。

4、为防止大电流直接窜过传感器本体而损坏传感器,禁止在传感器安装后进行电焊作业,在万不得已时应在传感器加载装置两端加接铜编织线做的旁路器。

5、电缆线不宜自行加长,在确实需加长时应在接头处锡焊,并加防潮密封胶。

6、传感器的电缆线应远离强动力电源线或有脉冲波的场所,无法避免时应把传感器的电缆线单独穿入铁管内,并尽量缩短连接距离。

7、在高度精度使用场合,应使传感器和仪表在预热30分钟后使用。

8、传感器储存应放在干燥通风无腐蚀性气体的室内。
